日韩视频免费观看高清完整版在线Iwww久久久I国产在线色I国产一级三级I免费精品在线视频I久草免费在线观看视频

等離子清洗過程中高能電子碰撞反應氣體分子,使之離解或電離,利用產生的多種粒子轟擊被清洗表面或與被清洗表面發生化學反應,從而有效清除被清洗表面的有機污染物或改善表面狀態。

鍍金層的膠粘劑粘接特性

從金屬的性質而言，它們的表面能是較大的。如液態的金，約為1124mJ/m2。但是，有研究者在常溫、大氣環境測得金表面接觸角約為40~79.5°，這是疏水性表面所表現的接觸角，它所對應的金表面能約為45mJ/m2。根據吸附理論，若表面能低，難以形成良好的膠接。

通常，金屬或無機物表面能低是因為其表面有吸附其它物質，降低了表面能。另一種觀點是金層表面的原子重構，降低了表面能。

在空氣中，即使在有水分存在的情況下，金不發生氧化，甚至在高溫條件下也不與氫、氧、氮、硫、碳起化學反應。金是唯一在高溫下不與氧起化學反應的物質。鍍金表面不形成氧化物，應該沒有酸堿的相互作用。金層形貌上，比較光滑、無孔洞。

等離子清洗對鍍金層表面能潤濕性的影響

為了研究等離子清洗法對鍍金層表面能的影響，分別測試了等離子清洗前后的鍍金層表面水滴接觸角。因膠粘劑的粘度較大，在金層表面的接觸角不易在顯微鏡下觀察到差別，故用去離子水代替膠粘劑來測接觸角以達到評估基材金層表面能大小的目的。

接觸角樣品準備與測試方法如下：1）共2個樣品。樣品1，來料基材，不作任何表面清洗à滴一滴去離子水在鍍金層上；樣品2，來料基材，等離子清洗à滴一滴去離子水在鍍金層上。2）在顯微鏡下觀察接觸角。

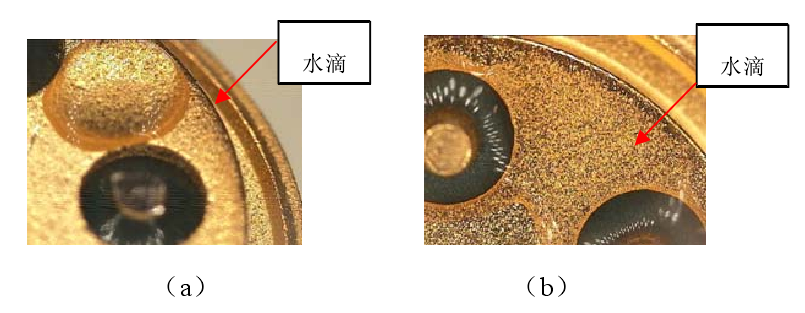

結果如圖1.1所示，等離子清洗前鍍金層（樣品1）上的水滴呈半球狀，接觸角約為75°；而等離子清洗后鍍金層上水滴很好地鋪展開，接觸角約為10°。

（ a ）等離子清洗前 （ b ）等離子清洗后

由上圖可判斷，經過等離子清洗后，鍍金層的親水性變好，表面能（表面張力）變大，這使得膠粘劑能夠更好地潤濕鍍金層。

根據膠粘劑粘接的吸附理論，更好的潤濕使得兩者間的接觸更加緊密，有利于提高膠水與基材之間實際接觸面積，膠粘劑和鍍金層之間的分子間作用力增強，因此提高了界面結合力。

等離子清洗除了能提高鍍金層表面的表面能，還能去除表面臟污。鍍金過程中殘留的或在環境中吸附的有機污染物不利于膠粘劑對鍍金層的潤濕，并且可能在粘接界面上形成弱邊界層而使粘接力下降。氧氣等離子清洗具有較強的反應性。在氧氣等離子體中含有O+、O-、O2+、O2-、O、O3，亞穩態的O2和電子，在這些粒子的形成及電離重組中釋放能量和光子，發出微弱的輝光和輻射大量的紫外線。紫外線帶寬內的光子以及高能氧原子有足夠的能量來打斷在基材表面因吸附臟污而存在的C—C鍵和C—H鍵，形成可氣化的低分子量的物質。真空隨后把這些物質抽走。

等離子清洗可以獲得較為干凈的鍍金層粘接表面，提高了金層的表面能，且改善鍍金層的親水潤濕性，因此膠粘劑在金層上容易潤濕，使膠粘劑與金層的界面結合力提高。
